Codwr Tabl

Mae codwr bwrdd yn fath o offer mecanyddol codi a chodi, a all wneud i'r nwyddau gwblhau cludo'r lloriau uchaf ac isaf trwy weithredu botymau'r system reoli â llaw. Mae'r gallu llwyth safonol yn amrywio o 1000kg i 8000kg, a gall yr uchder codi uchaf gyrraedd 4140mm.

Anfon ymchwiliad

Sgwrs Nawr

Disgrifiad

CATHAYLIFT Mae codwr bwrdd yn offer cludo llonydd sy'n codi nwyddau o un uchder i'r llall. Oherwydd pwysau, cyfaint, diogelwch a sefydlogrwydd y gwrthrychau i'w codi, fe'i defnyddir yn aml fel cynnyrch llwyfan codi hydrolig arbennig ar gyfer cludo nwyddau rhwng lloriau adeiladau. Ei brif swyddogaeth yw cludo nwyddau i fyny ac i lawr rhwng lloriau gweithio amrywiol; Fe'i defnyddir yn bennaf ar gyfer codi deunydd a chodi ceir, ac ati.

Model	Cynhwysedd Llwyth (KG)	Uchder Hunan (MM)	Uchder Llwyfan Uchaf (MM)	Maint y Llwyfan(MM)	Amser codi (S)	Pwysau net (KG)
Cynhwysedd Llwyth 500kg
C0501	500	180	950	610*916	17~22	160
C0502	500	200	1000	1200*600	20~25	120
C0503	500	200	1000	1200*800	20~25	130
C0504	500	200	1000	2000*800	20~25	240
Cynhwysedd Llwyth 1000KG
C1000	1000	180	770	610*916	15~20	115
C1001	1000	205	1000	1300×820	20~25	160
C1002	1000	205	1000	1600×1000	20~25	186
C1003	1000	190	1010	1300*800	20~25	160
C1004	1000	240	1300	1700×850	30~35	200
C1005	1000	240	1300	1700×1000	30~35	210
C1006	1000	240	1300	2000×850	30~35	212
C1007	1000	240	1300	2000×1000	30~35	223
C1008	1000	240	1300	1700×1500	30~35	365
C1009	1000	240	1300	2000×1700	30~35	430
C1010	1000	305	1780	1300X820	35-45	210
C1011	1000	470	3000	1700x1000	35-45	450
Cynhwysedd Llwyth 2000KG
C2001	2000	230	1000	1300×850	20~25	235
C2002	2000	205	1000	2500*820	20~25	300
C2003	2000	230	1050	1600×1000	20~25	268
C2004	2000	250	1300	1700×850	25~35	289
C2005	2000	250	1300	1700×1000	25~35	300
C2006	2000	250	1300	2000×850	25~35	300
C2007	2000	250	1300	2000×1000	25~35	315
C2008	2000	250	1400	1700×1500	25~35	415
C2009	2000	250	1400	2000×1800	25~35	500
C2010	2000	190	1010	1300*800	20~25	235
C2011	2000	350	1780	1300X850	35-45	295
Cynhwysedd Llwyth 4000KG
C4000	4000	230	1000	2500*850	20~25	320
C4001	4000	240	1050	1700×1200	30~40	375
C4002	4000	240	1050	2000×1200	30~40	405
C4003	4000	300	1400	2000×1000	35~40	470
C4004	4000	300	1400	2000×1200	35~40	490
C4005	4000	300	1400	2200×1000	35~40	480
C4006	4000	300	1400	2200×1200	35~40	505
C4007	4000	350	1300	1700×1500	35~40	570
C4008	4000	350	1300	2200×1800	35~40	655
C4009	4000	400	2050	1700X1200	55-65	520

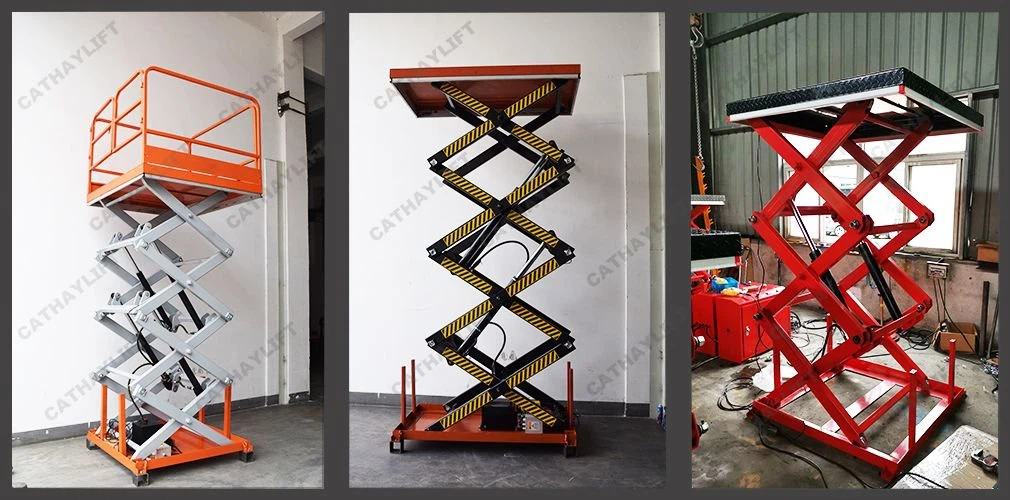

Uchder Llwyfan Uchaf Yn fwy na neu'n hafal i 3M
C1011	1000	470	3000	1700x1000	35-45	450
C2012	2000	560	3000	1700x1000	50-60	750
C2013	2000	850	4200	2500*1500	70-80	900
C0401	400	600	4140	1700x1000	30-40	800
C0801	800	706	4210	1700x1000	70-80	858
Arall
C3001	3000	220	1010	1300*800	20~25	350
C8000	8000	240	1050	3000*1200	20~25	370

Sylwch: Os na all y modelau safonol fodloni'ch gofynion, gofynnwch i ni ei addasu i chi.

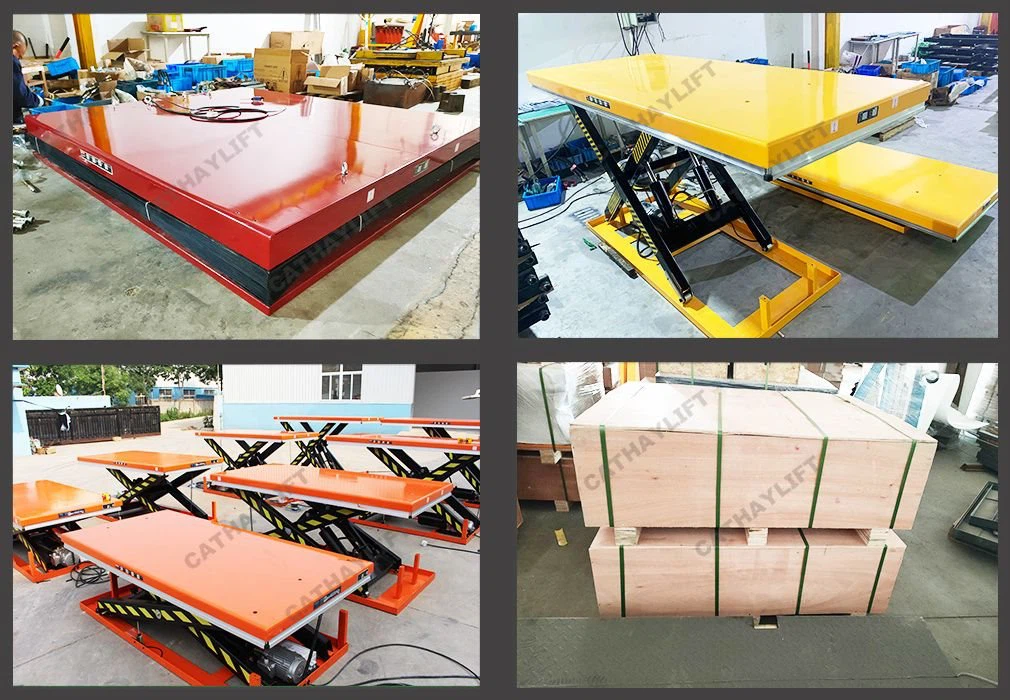

Manylion Cynnyrch

hydraulic lift table-details 3

Gosod:

Gellir gosod y Lifft Bwrdd ar y ddaear neu mewn pwll (fel bod y ddyfais yn wastad â'r ddaear ar ei bwynt isaf).

Os caiff ei osod mewn pwll:

● Yn ôl gofynion y lluniadau, gwnewch y pwll, mae'r rhannau gwreiddio yn gyfwyneb â daear y pwll, bydd CATHAYLIFT yn dylunio gwahanol luniadau ar gyfer cwsmeriaid yn ôl gwahanol gynhyrchion pob cynnyrch.

● Addaswch y strôc uchaf: Codwch y llwyfan i'r safle dynodedig, cadarnhewch ei fod mewn cyflwr da, a gosodwch y switsh terfyn.

● Weld yr olwynion canllaw ar ddwy ochr y llwyfan (y tu mewn i'r pedair cornel). Yna gosodwch y rheilen dywys (dur sianel) yn berpendicwlar i safle'r olwyn dywys ar ddwy ochr y platfform, a gosodwch yr olwyn dywys (yn ôl y dull ar lun yr olwyn dywys) yn y rheilen dywys, fel bod yr olwyn dywys yn gallu llithro. yn rhydd yn y canllaw.

● Cysylltwch y cyflenwad pŵer, dechreuwch y ddyfais, a gwiriwch a yw'r rheilffyrdd canllaw a'r gwesteiwr mewn cyflwr da.

● Chwiliwch am drydanwr proffesiynol i osod y blwch rheoli, trefnwch y llinellau, a chysylltwch y llinellau yn unol â chyfarwyddiadau CATHAYLIFT.

● Gosodwch y plât haearn (gall maint y plât haearn ryddhau'r rheilen dywys) gyda sgriwiau ehangu ar y safle gwaelod lle gosodir y rheilen dywys, yna weldio'r canllaw ar y plât haearn, ac ar yr un pryd cysylltwch y brig i'w wneud yn gadarn i fyny ac i lawr. Rhowch lwyfan yr elevator cludo nwyddau yn y pwll, addaswch y llwyfan i lefel y llwyfan a'r ddaear, a weldio gwaelod y llwyfan a'r rhannau mewnosod yn gadarn.

● Peiriant profi: Yn ystod proses codi a gostwng yr elevator, rhaid i'r olwyn canllaw lithro'n esmwyth yn y rheilen dywys i wneud i'r platfform godi a chwympo'n esmwyth.

● Derbyn: Ar ôl i'r peiriant prawf gael ei gwblhau, glanhewch y safle a chael gwared â manion eraill wrth baratoi i'w ddefnyddio.
